Die Messung der Phasenbalance eines Dreiphasenmotors ist ein entscheidender Aspekt für die Gewährleistung seines effizienten und zuverlässigen Betriebs. Als Lieferant von Motorprüfständen verstehen wir die Bedeutung einer genauen Phasengleichgewichtsmessung und die Rolle, die unsere Prüfstände in diesem Prozess spielen.
Verständnis der Phasenbalance von Dreiphasenmotoren
Ein Dreiphasenmotor wird mit einer dreiphasigen Stromversorgung betrieben. Im Idealfall weisen die drei Phasen gleiche Spannungs-, Strom- und Phasenwinkelunterschiede auf. Jedes Ungleichgewicht dieser Parameter kann zu verschiedenen Problemen wie erhöhtem Energieverbrauch, verringerter Motoreffizienz, Überhitzung und sogar vorzeitigem Motorausfall führen. Das Phasengleichgewicht wird typischerweise anhand von Spannungsungleichgewichten und Stromungleichgewichten gemessen.
Spannungsungleichgewicht entsteht, wenn die Spannungen der drei Phasen nicht gleich sind. Dies kann durch Probleme im Stromversorgungssystem verursacht werden, beispielsweise durch unsymmetrische Belastungen des Verteilnetzes oder fehlerhafte Transformatoren. Stromungleichgewichte hingegen sind häufig auf Probleme innerhalb des Motors selbst zurückzuführen, beispielsweise auf Wicklungsfehler oder eine ungleichmäßige Belastung.
Wie ein Motorprüfstand die Phasenbalance misst
Unsere Motorprüfstände sind mit fortschrittlichen Sensoren und Messsystemen ausgestattet, um die Phasenbalance eines Dreiphasenmotors genau zu messen.
Spannungsmessung
Der erste Schritt bei der Messung der Phasenbalance besteht darin, die Spannung jeder Phase zu messen. Unsere Prüfstände sind mit hochpräzisen Spannungssensoren ausgestattet, die die Spannung jeder Phase mit großer Genauigkeit messen können. Diese Sensoren werden an die Motorklemmen angeschlossen und die gemessenen Spannungswerte werden vom Datenerfassungssystem des Prüfstands erfasst.
Anschließend berechnet der Prüfstand die durchschnittliche Spannung der drei Phasen. Das Spannungsungleichgewicht wird durch Vergleich der Abweichung jeder Phasenspannung von der Durchschnittsspannung bestimmt. Die Formel zur Berechnung des Spannungsungleichgewichts lautet:
[ \text{Spannungsungleichgewicht}(%)=\frac{\text{Maximale Abweichung von der Durchschnittsspannung}}{\text{Durchschnittsspannung}}\times100% ]
Diese Berechnung hilft bei der Quantifizierung des Ausmaßes der Spannungsungleichheit im Dreiphasensystem. Wenn das Spannungsungleichgewicht einen bestimmten Schwellenwert überschreitet (normalerweise etwa 2–3 %), weist dies auf ein Problem hin, das behoben werden muss.
Aktuelle Messung
Neben der Spannungsmessung messen unsere Prüfstände auch den Strom in jeder Phase. Stromsensoren wie Stromwandler oder Hall-Effekt-Sensoren werden verwendet, um den Strom zu messen, der durch jede Phase des Motors fließt. Ähnlich wie bei der Spannungsmessung erfasst der Prüfstand die Stromwerte jeder Phase und berechnet den Durchschnittsstrom.
Die Stromunsymmetrie wird nach einer ähnlichen Formel berechnet wie die Spannungsunsymmetrie:
[ \text{Stromungleichgewicht}(%)=\frac{\text{Maximale Abweichung vom Durchschnittsstrom}}{\text{Durchschnittsstrom}}\times100% ]
Ein Stromungleichgewicht kann ein Zeichen für Probleme mit der Motorwicklung sein, wie z. B. Kurzschlüsse oder offene Stromkreise. Durch die genaue Messung der Stromunwucht können unsere Prüfstände dazu beitragen, diese Probleme frühzeitig zu erkennen und weitere Schäden am Motor zu verhindern.
Phasenwinkelmessung
Ein weiterer wichtiger Aspekt der Phasenbalance ist der Phasenwinkel zwischen den drei Phasen. In einem ausgeglichenen Dreiphasensystem beträgt der Phasenwinkel zwischen den einzelnen Phasen 120 Grad. Unsere Prüfstände verwenden fortschrittliche Phasenmesstechniken, um die Phasenwinkel der drei Phasen zu bestimmen.
Die Messung des Phasenwinkels ist von entscheidender Bedeutung, da jede Abweichung vom idealen Phasenwinkel von 120 Grad auch auf Probleme im Motor oder im Stromnetz hinweisen kann. Beispielsweise kann eine Phasenwinkeldifferenz, die deutlich von 120 Grad abweicht, zu einer ungleichmäßigen Drehmomenterzeugung im Motor führen, was zu Vibrationen und einem verringerten Wirkungsgrad führt.
Bedeutung einer genauen Phasengleichgewichtsmessung
Eine genaue Messung der Phasenbalance ist aus mehreren Gründen unerlässlich. Erstens trägt es dazu bei, den effizienten Betrieb des Motors sicherzustellen. Ein ausgeglichener Drehstrommotor verbraucht weniger Energie und läuft gleichmäßiger, was zu geringeren Betriebskosten führt. Zweitens kann ein vorzeitiger Motorausfall verhindert werden. Durch die frühzeitige Erkennung und Korrektur von Phasenungleichgewichten können wir Probleme wie Überhitzung und übermäßigen Verschleiß der Motorkomponenten vermeiden.
Darüber hinaus ist die Messung der Phasenbalance auch für die Einhaltung von Industriestandards wichtig. In vielen Branchen gelten besondere Anforderungen an die Phasenbalance von Drehstrommotoren. Eine genaue Messung trägt dazu bei, sicherzustellen, dass die Motoren diese Standards erfüllen.
Zusätzliche Testmöglichkeiten unserer Motorprüfstände

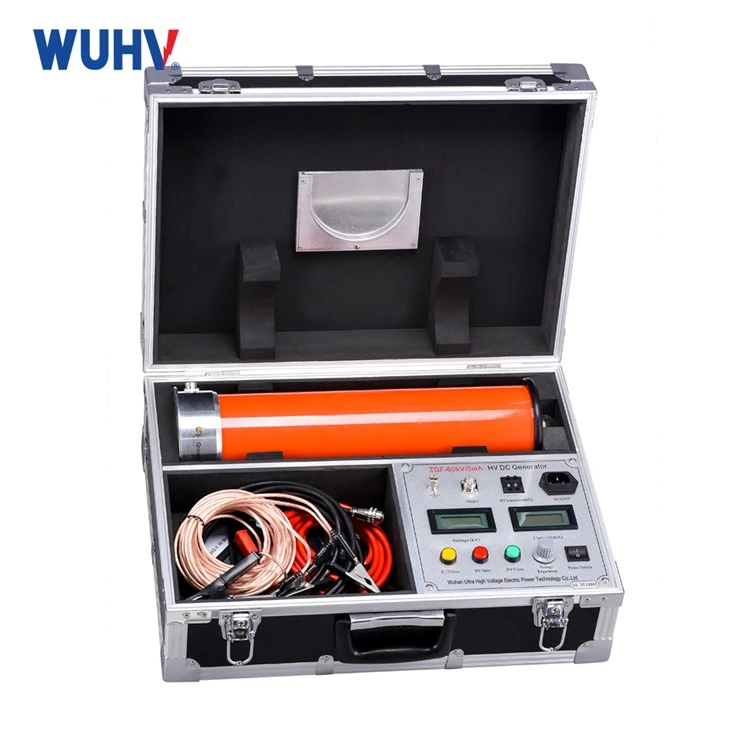

Neben der Phasengleichgewichtsmessung bieten unsere Motorprüfstände eine Vielzahl weiterer Prüfmöglichkeiten. Wir bieten zum Beispiel anDC-HiPot-Testsetmit dem der Isolationswiderstand der Motorwicklungen geprüft wird. Dieser Test hilft bei der Erkennung von Isolationsausfällen oder Leckagen, die eine Hauptursache für Motorausfälle sein können.
Wir bieten auchSFRA-Testgerätzum Testen der mechanischen Integrität der Motorwicklungen. Dieser Test kann mechanische Schäden oder Verformungen in den Wicklungen erkennen, die die Leistung des Motors beeinträchtigen können.
Darüber hinaus ist unserTransformator-Testsystemkann zum Testen der Leistung von Transformatoren verwendet werden, die häufig in Verbindung mit Drehstrommotoren verwendet werden. Dieses umfassende Testsystem trägt dazu bei, die Gesamtzuverlässigkeit des Stromversorgungssystems sicherzustellen.
Kontaktieren Sie uns für Ihre Anforderungen an Motortests
Wenn Sie auf der Suche nach einem zuverlässigen Motorprüfstand zur Messung der Phasenbalance Ihrer Drehstrommotoren sind, sind Sie hier genau richtig. Unsere Motorprüfstände sind darauf ausgelegt, genaue und zuverlässige Messungen zu liefern und Ihnen dabei zu helfen, den effizienten und sicheren Betrieb Ihrer Motoren sicherzustellen.
Wir verfügen über ein Team erfahrener Ingenieure, die technische Unterstützung und Anleitung zur Verwendung unserer Prüfstände bieten können. Ob Sie ein kleiner Hersteller oder ein großes Industrieunternehmen sind, wir können maßgeschneiderte Lösungen anbieten, um Ihre spezifischen Prüfanforderungen zu erfüllen.
Kontaktieren Sie uns noch heute, um Ihre Anforderungen an Motortests zu besprechen und herauszufinden, wie unsere Motorprüfstände Ihrem Unternehmen zugute kommen können. Wir freuen uns darauf, gemeinsam mit Ihnen die optimale Leistung Ihrer Drehstrommotoren sicherzustellen.
Referenzen
- „Grundlagen elektrischer Maschinen“ von Stephen J. Chapman
- „Power System Analysis and Design“ von J. Duncan Glover, Mulukutla S. Sarma und Thomas J. Overbye
- Industriestandards im Zusammenhang mit der Prüfung von Drehstrommotoren und der Phasengleichgewichtsmessung.
