FMSerienresonanze Testgerät? Wuhan UHV ist auf die Herstellung von spezialisiertSerienresonanz, mit einer breiten Produktauswahl und professionellen Elektroprüfungen. Zu findenSerienresonanz, wählen Sie Wuhan UHV.

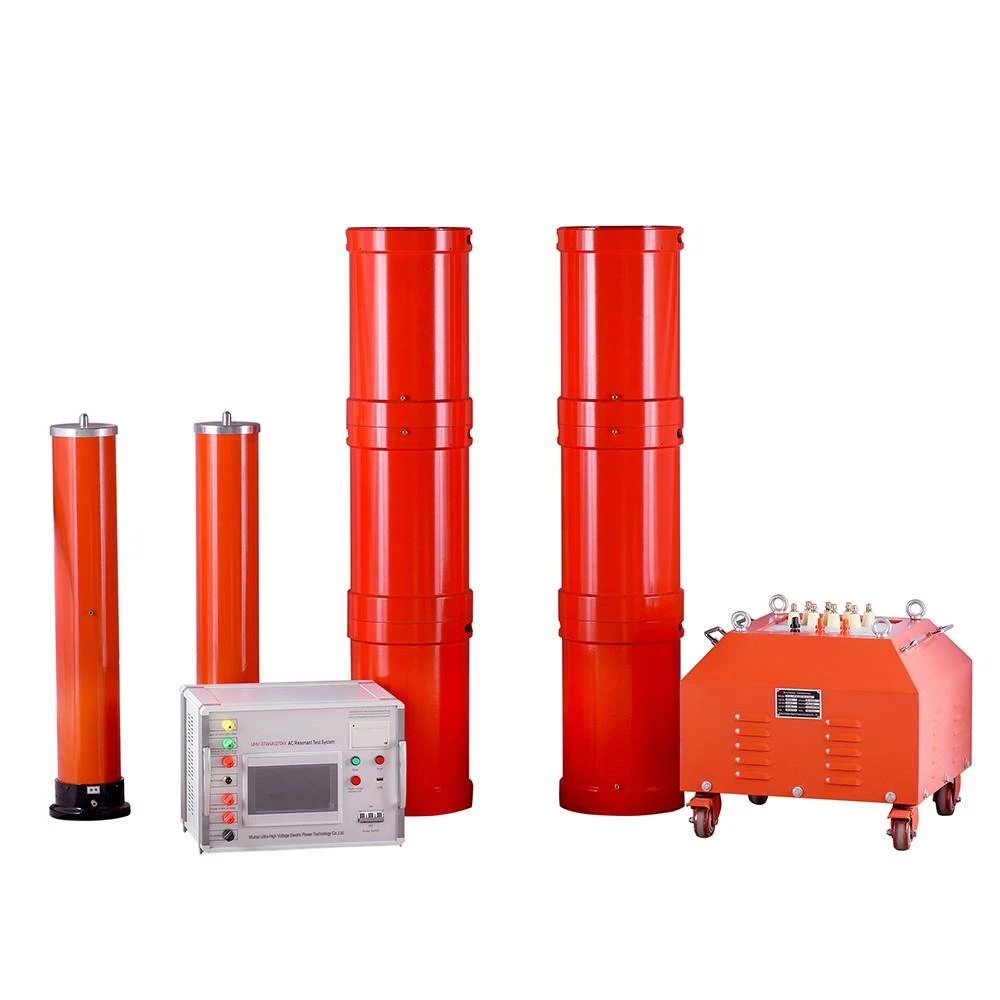

DerFrequenzmodulations-SerienresonanzprüfgerätWendet das Prinzip der Serienresonanz an, erregt den Serienresonanzkreis mithilfe eines Erregertransformators, stellt die Ausgangsfrequenz des variablen Frequenzreglers ein und bewirkt, dass die Schaltkreisinduktivität L und die Testprobe C in Reihe schwingen. Die Resonanzspannung ist die an den Prüfling angelegte Spannung. Das Frequenzumwandlungsresonanzprüfgerät wird häufig in Branchen wie der Energie-, Metallurgie-, Erdöl- und Chemietechnik eingesetzt und eignet sich für die Übergabe und vorbeugende Prüfung von kapazitiven Proben mit hoher Kapazität und hoher Spannung.
Technische Parameter von Frequenzmodulations-Serienresonanzprüfgeräten
Nennausgangsspannung: 0–66 kV (Effektivwert) und darunter
Ausgangsfrequenz: 20–300 Hz
Resonanzspannungswellenform: Sinuswelle, Wellenformverzerrungsrate kleiner oder gleich 1 %
Volllastarbeitszeit: Kontinuierliche Arbeitszeit von 60 Minuten
Systemgütefaktor: Größer oder gleich 20 unter Maximallast
Frequenzregelung: Feinheit 0,1 Hz, Instabilität kleiner oder gleich 0,01 %
Arbeitsstromversorgung: 220 V oder 380 V einphasiger Netzstrom
Funktionsprinzip von Frequenzmodulations-Serienresonanzprüfgeräten
DerFrequenzmodulations-Serienresonanzprüfgerätwendet das Prinzip der Serienparallelresonanz an. Durch Anpassen der Ausgangsfrequenz des variablen Frequenzreglers schwingen die Induktivität L des Reaktors im Stromkreis und die Kapazität C des Prüflings mit, und die Resonanzspannung ist die an den Prüfling angelegte Spannung. Die Stromversorgung erfolgt über den Frequenzmodulationsregler, und die Prüfspannung wird zunächst durch den Erregertransformator verstärkt, um Hochspannung an die Drosselspule L und die Prüfprobe CX anzulegen. Durch Ändern der Ausgangsfrequenz des Frequenzmodulationsreglers befindet sich die Schaltung im Serienresonanzzustand; Die Resonanzfrequenz des Kreises hängt von der Kapazität CX des Prüflings und der Induktivität L der Drossel ab. Passen Sie die Ausgangsspannung des variablen Frequenzreglers an, um den erforderlichen Spannungswert der Hochspannung am Prüfling zu erreichen.
Eigenschaften der Resonanzprüfgeräte der FM-Serie
Der große Bildschirm zeigt Testdaten und Teststatus an und verfügt über eine Echtzeit--Aufforderungsfunktion für die einzelnen Schritte
Kann die experimentelle Spannung, den Frequenzbereich und die Druckbeaufschlagungszeit flexibel anpassen
Anhand der Testergebnisse kann die Kapazität der Testprobe berechnet werden
Ausgestattet mit einer Computer-Kommunikationsschnittstelle zur einfachen Kommunikation und Verwaltung experimenteller Daten
Kleine Größe, geringes Gewicht, einfache Bedienung
Hohe Auflösung, Frequenzauflösung von 0,001 Hz
Das System verfügt über hohe Sicherheit und Zuverlässigkeit und verfügt über Überstrom-, Überspannungs- und Entladungsschutzfunktionen, die die Sicherheit von Personen und Geräten wirksam schützen können. Die Testergebnisse können ausgedruckt und per Software aktualisiert werden
