Reihenresonantes AC-Spannungsprüfgerät? Wuhan UHV ist auf die Produktion spezialisiertGeräte, die Wechselspannung standhalten, mit einer breiten Palette an Produktoptionen. Wenn Sie nach Geräten suchen, die Wechselspannung standhalten, entscheiden Sie sich für Wuhan UHV.
Das AC-Hochspannungs-Serienresonanzprüfgerät ist einSerienresonanzprüfgerätDabei werden abgestimmte Induktivitäten und Lastkondensatoren verwendet, um eine Netzfrequenz-Reihenresonanz zu erzeugen und eine Netzfrequenz-Prüfspannung zu erhalten. Die Serienresonanz besteht aus einem Trenntransformator, einem Netzteil zur Frequenz- und Spannungsregelung, einem Erregertransformator, einer Drossel und einem kapazitiven Spannungsteiler. Kondensator und Drossel des Prüflings bilden eine Reihenresonanzschaltung; Der Spannungsteiler wird parallel zum Prüfling angeschlossen, um die Resonanzspannung am Prüfling zu messen und ein Überspannungsschutzsignal bereitzustellen. Der Frequenzmodulationsleistungsausgang wird über einen Erregertransformator an den Serienresonanzkreis gekoppelt und stellt so Erregerleistung für die Serienresonanz bereit.
DerReihenresonanzprüfgerät mit variabler Frequenzunterscheidet sich von allgemeinen Prüfinstrumenten und sein größtes Merkmal besteht darin, dass derselbe Gerätesatz für Wechselspannungsprüfungen verschiedener elektrischer Geräte wie vernetzter Kabel, Transformatoren usw. verwendet werden kann. GIS, Elektromotoren und Generatoren erfordern zusätzlich zu den typischen und häufig verwendeten Modellen, aus denen Benutzer in diesem Auswahlkatalog auswählen können, in der Regel die Gestaltung von Konfigurationsschemata auf der Grundlage des Probenbereichs und der Testanforderungen des Benutzers, um den Testanforderungen verschiedener Regionen, Benutzer und Proben gerecht zu werden.
Wir wissen, dass bei der Schaltungsfrequenz f=1/2 π√ LC Resonanz in der Schaltung auftritt und die Spannung an der Testprobe das Q-fache der Ausgangsspannung des Hochspannungsendes des Erregertransformators beträgt. Q ist der Systemqualitätsfaktor, also das Vielfache der Spannungsresonanz, das im Allgemeinen im Bereich von zehn bis hundert oder mehr liegt. Passen Sie zunächst die Ausgangsfrequenz des Netzteils mit variabler Frequenz an, um eine Serienresonanz im Stromkreis zu induzieren, und stellen Sie dann die Ausgangsspannung des Netzteils mit variabler Frequenz unter der Bedingung einer Schaltkreisresonanz ein, um den Testwert der Probenspannung zu erreichen. Aufgrund der Resonanz der Schaltung kann eine kleinere Ausgangsspannung des Netzteils mit variabler Frequenz eine höhere Prüfspannung am Prüfling CX erzeugen.

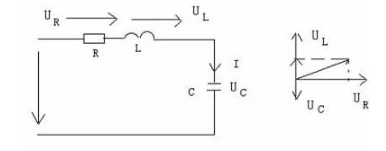

Abbildung 1 Schematische Darstellung der Serienresonanz
DerReihenresonanzprüfgerät mit variabler FrequenzDas von Wuhan entwickelte UHV nutzt das Prinzip der Serienresonanz. Es verwendet einen Erregertransformator, um den Serienresonanzkreis anzuregen, passt die Ausgangsfrequenz des variablen Frequenzreglers an und bewirkt, dass die Schaltungsinduktivität L und die Testprobe C in Reihe schwingen. Die Resonanzspannung ist die Spannung, die an den Prüfling angelegt wird. Das Frequenzumwandlungsresonanzprüfgerät wird häufig in Branchen wie der Energie-, Metallurgie-, Erdöl- und Chemietechnik eingesetzt und eignet sich für die Übergabe und vorbeugende Prüfung von kapazitiven Proben mit hoher Kapazität und hoher Spannung.
DerReihenresonanz-SpannungsfestigkeitsvorrichtungBesteht hauptsächlich aus einem Frequenzumrichter-Controller, einem Erregertransformator, einer Hochspannungsdrossel, einem Hochspannungs-Spannungsteiler usw. Variable Frequenzcontroller werden in zwei Kategorien unterteilt: Desktop-Controller mit 20 kW und mehr und tragbare Box-Controller mit 20 kW und weniger; Es besteht aus einem Controller und einem Filter. Die Hauptfunktion eines variablen Frequenzreglers besteht darin, eine 380-V- oder 200-V-Wechselstrom-Sinuswelle mit fester Amplitude und Frequenz in eine Sinuswelle mit einstellbarer Amplitude und Frequenz umzuwandeln. Und versorgen Sie die gesamte Ausrüstung mit Strom. Die Funktion des Erregertransformators besteht darin, die vom Netzteil mit variabler Frequenz ausgegebene Spannung auf die entsprechende Prüfspannung zu erhöhen. Die Hochspannungsdrossel L ist ein wichtiger Bestandteil des Schwingkreises. Wenn die Netzfrequenz gleich 1/(2 π√ LCX) ist, unterliegt sie einer Serienresonanz mit der Testprobe CX.
Das Reihenresonanzprüfgerät mit variabler Frequenz eignet sich für die Wechselspannungsprüfung von Polyethylen-Stromkabeln mit 10 kV, 35 kV, 110 kV, 220 kV und 500 kV. Geeignet für Wechselspannungsprüfungen von 60 kV, 220 kV und 500 kV GIS. Geeignet für die Prüfung der Spannungsfestigkeit großer Transformatoren und Generatorsätze. Induktionsspannungsprüfung für Leistungstransformatoren; Messung des Erdungswiderstandes.
Aufgrund der jahrelangen Konzentration auf die Forschung und Produktion von Serienresonanzgeräten ist Wuhan UHV die erste Wahl fürReihenresonanzgeräte mit variabler Frequenzin Sachen Technik, Qualität und Service! Nach einem landesweiten Screening entschieden sich zahlreiche professionelle Kunden schließlich für das Wuhan Ultrahochspannungs-Serienresonanzprüfgerät mit variabler Frequenz. Wuhan UHV ist fest davon überzeugt, dass Qualität an erster Stelle und Service an erster Stelle die Gunst und das Lob der Kunden gewinnen können!
