Produkteinführung

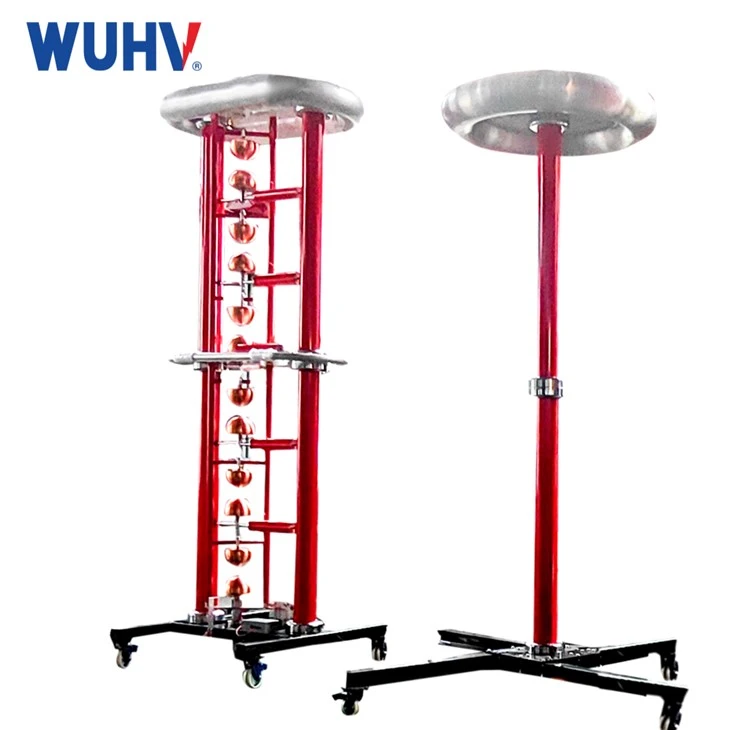

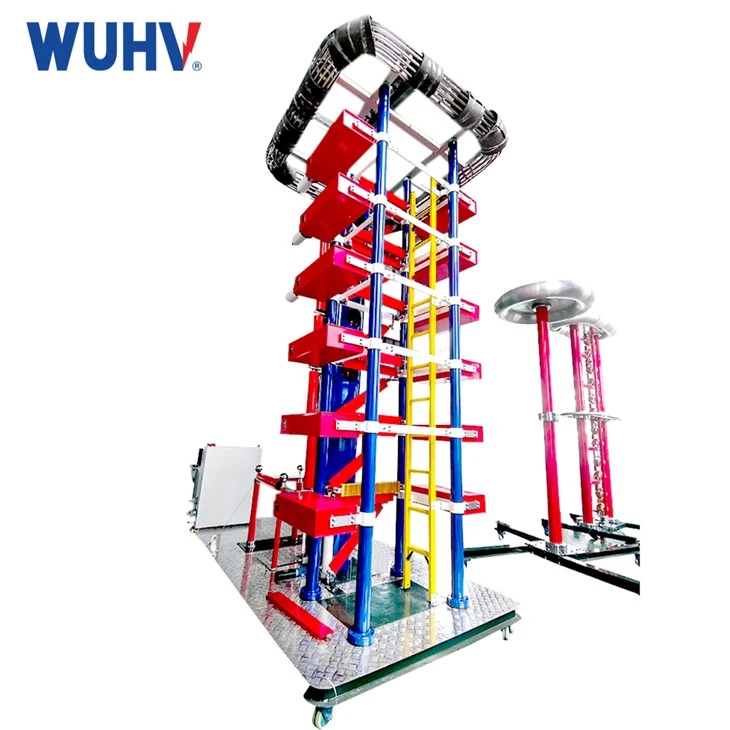

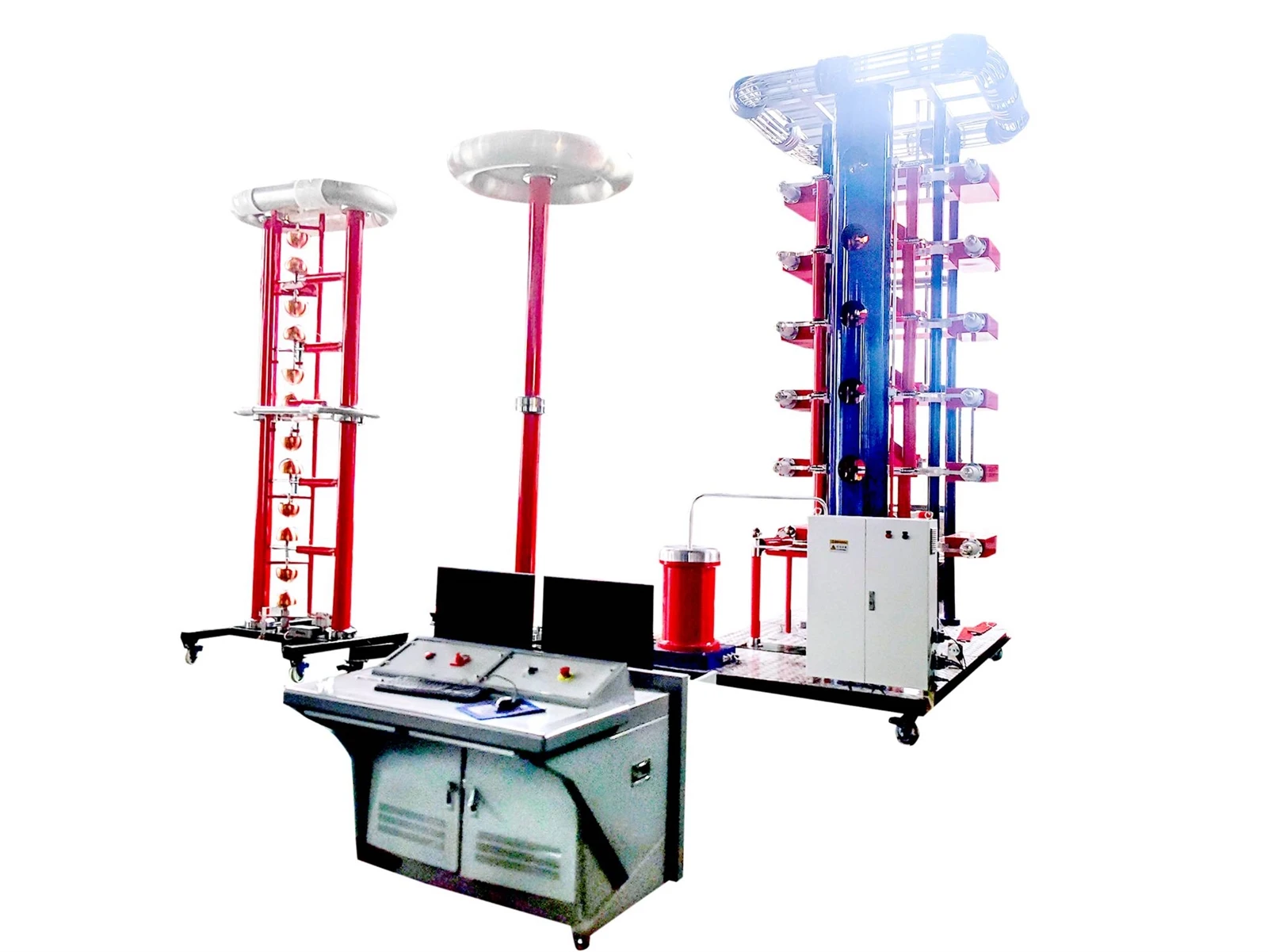

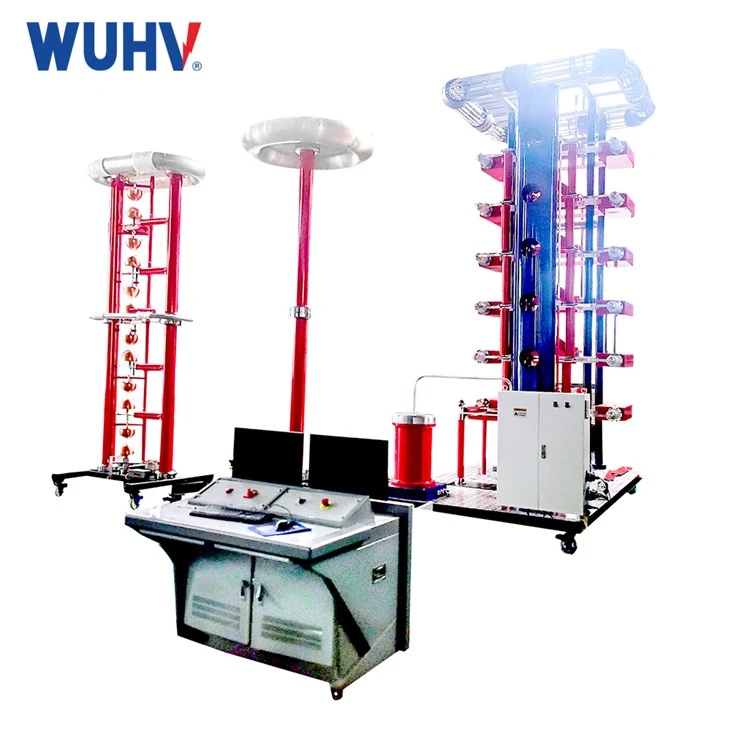

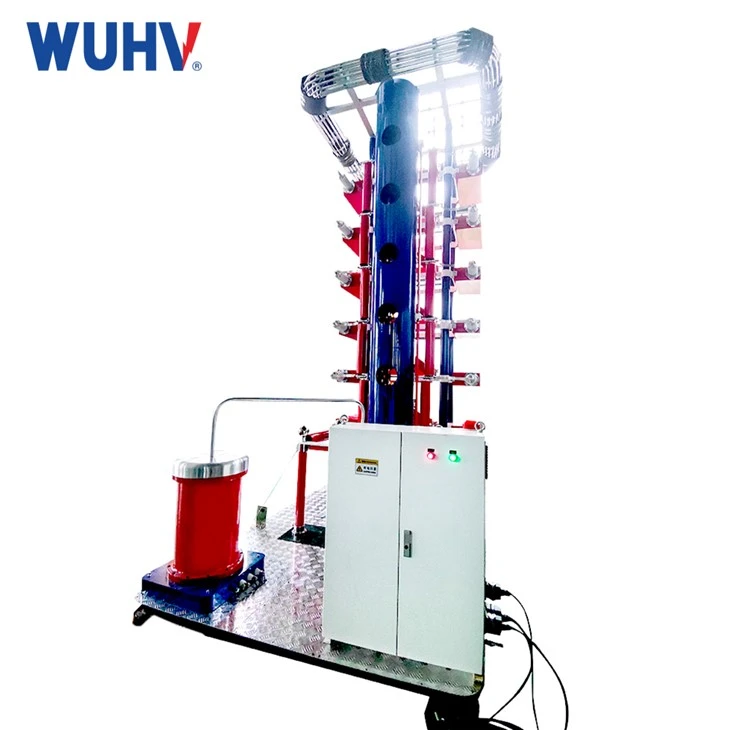

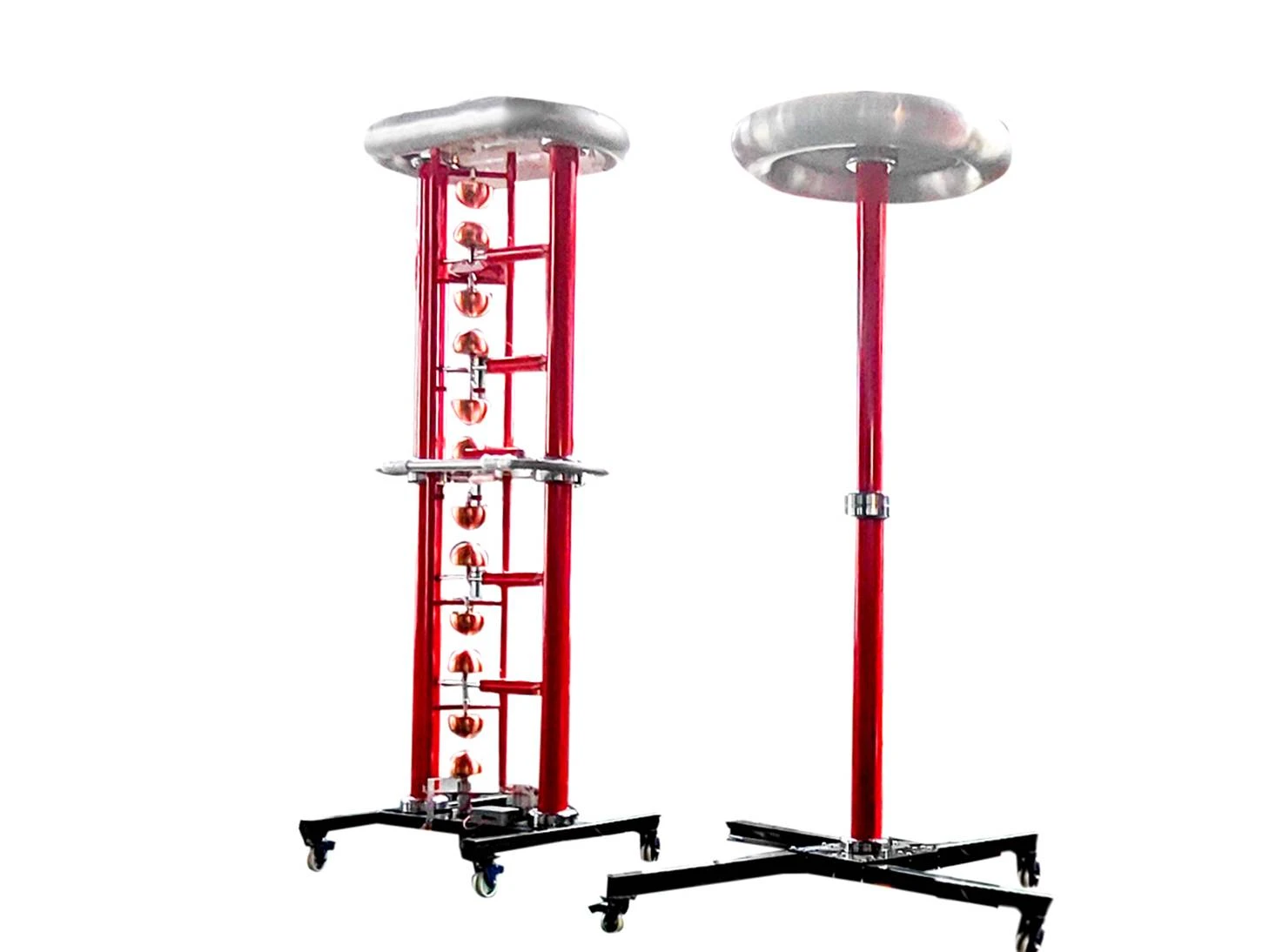

Ein Blitz-Stoßspannungsprüfgerät ist ein Stromversorgungsgerät, das Blitz- und Betriebsüberspannungen sowie andere Stoßspannungen imitiert. Es wird hauptsächlich bei Isolationsstoßspannungs- und dielektrischen Impulsdurchschlags-, Entladungs- und anderen Tests verwendet, um die Isolationsleistung von Energiegeräten zu testen. Durch die Simulation verschiedener Wellenformen wie der Vollwelle der Blitzstoßspannung, der Grenzwelle der Blitzstoßspannung und der Betriebsstoßspannungswelle kann der Blitzimpulsgenerator die Reaktion von Energieanlagen unter extremen Spannungsbedingungen genau bewerten.

Technische Parameter

Spannungsniveau	Konfiguration	Testobjekt
100 kV/5 kJ
200kV5kJ	Kein Abschneidegerät, kein Oszilloskop oder keine Erfassungskarte	6-10KV-Niveauschalter und Isolatoren; Vollwellentest der Blitzstoßspannung, Wellenform 1,2/50us
200kV10kJ	Kein Abschneidegerät, kein Oszilloskop oder keine Erfassungskarte	6-10KV-Niveauschalter und Isolatoren; Und der Vollwellentest der Blitzstoßspannung für Transformatoren und Gegeninduktivitäten ohne Cutoff-Testanforderungen, Wellenform 1,2/50us
200kV10kJ	Es gibt ein Kürzungsgerät, ein Tektronix 1102-Oszilloskop oder eine Erfassungskarte	6-10KV-Niveauschalter und Isolatoren; Und Vollwellen-Blitzstoßspannungsprüfung für Transformatoren und Gegeninduktivitäten mit Wellenformanforderungen von 1,2/50us; Schnittwelle 2-6us
300kV7,5kJ	Kein Abschneidegerät, kein Oszilloskop oder keine Erfassungskarte	10-35KV-Niveauschalter und Isolatoren; Vollwellentest der Blitzstoßspannung, Wellenform 1,2/50us
300kV15kJ	Kein Abschneidegerät, kein Tektronix 1102-Oszilloskop oder keine Erfassungskarte	10-35KV-Niveauschalter und Isolatoren; Und Vollwellen-Blitzstoßspannungsprüfung für Transformatoren und Gegeninduktivitäten ohne Anforderungen an die Wellenform-Abschaltprüfung, Wellenform 1,2/50us
300kV15kJ	Einstufiges 300-kV-Abschaltgerät, Oszilloskop oder Erfassungskarte	10-35KV-Niveauschalter und Isolatoren; Und Vollwellen-Blitzstoßspannungsprüfung für Transformatoren und Gegeninduktivitäten mit Wellenformanforderungen von 1,2/50us; Schnittwelle 2-6us
300kV30kJ	Einstufiges 300-kV-Abschaltgerät, Tektronix 2012-Oszilloskop oder Erfassungskarte	10-35KV-Niveauschalter und Isolatoren; Und Vollwellen-Blitzstoßspannungsprüfung für Transformatoren und Gegeninduktivitäten mit Wellenformanforderungen von 1,2/50us; Schnittwelle 2-6us
400kV10kJ	Kein Abschneidegerät, Oszilloskop	10-35KV-Niveauschalter und Isolatoren; Vollwellentest der Blitzstoßspannung, Wellenform 1,2/50us
400kV20kJ	Einstufiges 400-kV-Abschaltgerät, Oszilloskop	10-35KV-Niveauschalter und Isolatoren; Und Vollwellen-Blitzstoßspannungsprüfung für Transformatoren und Gegeninduktivitäten mit Wellenformanforderungen von 1,2/50us; Schnittwelle 2-6us
400kV20kJ	Kein Abschneidegerät, kein Oszilloskop oder keine Erfassungskarte	10-35KV-Niveauschalter und Isolatoren; Und der Vollwellentest der Blitzstoßspannung für Transformatoren und Gegeninduktivitäten ohne Cutoff-Testanforderungen mit einer Wellenform von 1,2/50us;
400kV30kJ	Einstufiges 300-kV-Abschaltgerät, Oszilloskop	10-35KV-Niveauschalter und Isolatoren; Und Vollwellen-Blitzstoßspannungsprüfung für Transformatoren und Gegeninduktivitäten mit Wellenformanforderungen von 1,2/50us; Schnittwelle 2-6us
400kV40kJ	Kein Abschneidegerät, kein Oszilloskop oder keine Erfassungskarte	10-35KV-Niveauschalter und Isolatoren; Und Vollwellen-Blitzstoßspannungsprüfung für Transformatoren und Gegeninduktivitäten mit Wellenformanforderungen von 1,2/50us; Schnittwelle 2-6us
600kV15kJ	Einstufiges 600-kV--Versteilerungsgerät, Erfassungskarte	10-35KV-Niveauschalter; Und der Isolator-Blitzstoßspannungs-Vollwellentest mit Steilwellentestanforderungen, Wellenform 1,2/50us; Steile Welle
600kV30kJ	Einstufiges 400-kV-Abschaltgerät, Oszilloskop	10-66KV-Niveauschalter und Isolatoren; Und Vollwellen-Blitzstoßspannungsprüfung für Transformatoren und Gegeninduktivitäten mit Wellenformanforderungen von 1,2/50us; Schnittwelle 2-6us
500kV30kJ	Einstufiges Abschneidegerät, Oszilloskop
800kV20kJ		10-110KV-Niveauschalter und Isolatoren; Und Vollwellen-Blitzstoßspannungsprüfung für Transformatoren und Gegeninduktivitäten ohne Anforderungen an die Wellenform-Abschaltprüfung, Wellenform 1,2/50us
800kV40kJ	Kein Abschneidegerät, Oszilloskop	10-110KV-Niveauschalter und Isolatoren; Und Vollwellen-Blitzstoßspannungsprüfung für Transformatoren und Gegeninduktivitäten ohne Anforderungen an die Wellenform-Abschaltprüfung, Wellenform 1,2/50us
800kV40kJ	800-kV-Abschaltgerät, Oszilloskop	10-110KV-Niveauschalter und Isolatoren; Und Vollwellen-Blitzstoßspannungsprüfung für Transformatoren und Gegeninduktivitäten mit Wellenformanforderungen von 1,2/50us; Schnittwelle 2-6us
800kV80kJ	800-kV-Abschaltgerät, Oszilloskop	10-110KV-Niveauschalter und Isolatoren; Und Vollwellen-Blitzstoßspannungsprüfung für Transformatoren und Gegeninduktivitäten mit Wellenformanforderungen von 1,2/50us; Schnittwelle 2-6us

Vorsichtsmaßnahmen

1. Stellen Sie sicher, dass das Gerät gut geerdet ist, um Stromschläge durch schlechte Erdung zu vermeiden.
2. Bediener müssen über entsprechende Sicherheitskenntnisse und -fähigkeiten verfügen und mit den Betriebsschritten und Vorsichtsmaßnahmen der Ausrüstung vertraut sein.
3. Während des Gebrauchs muss ein Sicherheitsabstand eingehalten werden, um Verletzungen durch die Entladungsvorrichtung des Blitzimpulsgenerators zu vermeiden.
4. Nach dem Gebrauch ist es notwendig, den Blitzimpulsgenerator unverzüglich auszuschalten und Wartungs- und Instandhaltungsarbeiten an der Ausrüstung durchzuführen.

Wartung der Ausrüstung

1. Um die Sicherheit von Personen und Geräten zu gewährleisten, ist eine regelmäßige Wartung des Generators erforderlich. Um Staubansammlungen zu vermeiden, sollte der Generator regelmäßig abgewischt werden, insbesondere sollten die Oberflächen der Isolierplattform, des Isolierstabs usw. sauber gehalten werden.
2. Während des Betriebs und im Leerlauf sollte der Generator vor Feuchtigkeit geschützt werden. Wenn die Umgebungsluftfeuchtigkeit über längere Zeit zu hoch ist, sollte gelüftet und getrocknet werden.
3. Nach einer gewissen Nutzungsdauer sollte jedem mechanischen Getriebeteil Schmieröl hinzugefügt werden.
4. Der Halbleiterlack auf der Oberfläche der oberen Keramikbuchse in der Nähe des Mittelflansches des Hochspannungs-Gleichrichtertransformators sollte gut geschützt sein. Wenn aufgrund von Verschleiß oder Ausfall eine starke Korona auftritt, sollte Halbleiter-Antikoronafarbe aufgesprüht werden, damit die Korona praktisch verschwindet.
5. Wenn in den Komponenten des Generators Öl austritt oder ungewöhnliche Geräusche auftreten, sollte der Betrieb eingestellt werden. Eine Wiederinbetriebnahme ist erst nach Reparatur und bestandener Prüfung möglich.
6. Wenn das Zündimpulssystem nicht ordnungsgemäß funktioniert, prüfen Sie, ob in verschiedenen Teilen des Zündimpulssystems Kurzschlüsse oder Unterbrechungen vorliegen, und beheben Sie diese.
