Primärer Stromeinspeisetester

Der Primärstrom-Injektionstester ist die notwendige Ausrüstung an Orten mit starker Strömung. Es wird häufig in Kraftwerken, Stromverteilungsstationen, Elektroherstellern, Forschungsinstituten und anderen Abteilungen eingesetzt. Die Ausrüstung zeichnet sich durch Kurzzeit- oder intermittierende Systeme, geringe Größe, geringes Gewicht und einfache Wartung usw. aus.

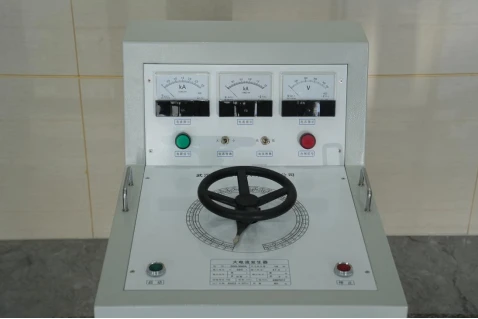

1. Der Hochstromgenerator verfügt über zwei Amperemeter zur Größenbereichsüberwachung.

2. Der Spartransformator kann frei eingestellt werden.

3. Statusanzeigeleuchte, Tastensteuerung, einfach zu bedienen.

4. Die gesamte trennbare Struktur ist leicht zu bewegen.

1. Schließen Sie den Stromverstärker entsprechend den Testanforderungen an das getestete Produkt an und stellen Sie sicher, dass eine Stromversorgung vorhanden ist. (Beim Split-Typ verbinden Sie den „Eingang“ am Bedienfeld mit der Stromversorgung, den „Ausgang“ mit dem „Eingang“ am DDK und das „Instrument“ mit dem „Instrument“ am DDK.

2. Wählen Sie die Position des Stromschalters entsprechend dem benötigten Strom.

3. Schalten Sie das Gerät ein. Das grüne Licht sollte leuchten (andernfalls drehen Sie den Spannungsschalter gegen den Uhrzeigersinn auf Null, bis das grüne Licht leuchtet). Drücken Sie die Starttaste. Das grüne Licht sollte aus sein und das rote Licht sollte leuchten. Drehen Sie den Spannungsschalter im Uhrzeigersinn, bis der Strom auf das erforderliche Niveau ansteigt.

4. Drehen Sie den Spannungsschalter gegen den Uhrzeigersinn auf Null, drücken Sie die Stopptaste. Das rote Licht ist aus und das grüne Licht ist an. Die Prüfung ist beendet.

1.Überprüfen Sie das Schutzrelais: Stellen Sie sicher, dass das Relais genau auf Fehlerbedingungen reagiert.

2.Testen Sie den Stromwandler (CT): Simulieren Sie einen hohen Strom, um die Leistung des CT zu überprüfen.

3. Fehlerbedingungen simulieren: Erzeugen Sie hohen Strom, um reale Fehlerszenarien zu simulieren.

4.Kalibrierung: Bietet eine zuverlässige Methode zur Kalibrierung von Schutzausrüstung.

Verbessern Sie die Systemzuverlässigkeit: Stellen Sie sicher, dass das Schutzsystem bei tatsächlichen Fehlerereignissen korrekt aktiviert wird.

Vorbereitung und Einrichtung

Verbinden Sie den Primärstrominjektor mit dem zu prüfenden Gerät (z. B. Relais oder Stromwandler).

Stellen Sie den gewünschten Strompegel, die Testdauer und den Testmodus ein (z. B. AC/DC-Strom, Stufeninjektion oder kontinuierlicher Strom).

Stromeinspeisung

Der Injektor erzeugt einen hohen Strom und speist ihn in das zu prüfende System ein.

Die Testausrüstung (z. B. Relais) reagiert, indem sie basierend auf ihren Einstellungen (z. B. Auslösezeit und Stromschwellenwert) aktiviert oder deaktiviert.

Überwachung und Überprüfung

Überwachen Sie die Reaktion des zu prüfenden Schutzgeräts oder Stromwandlers.

Stellen Sie sicher, dass der Stromwandler oder das Relais wie erwartet funktioniert, wenn es dem Prüfstrom ausgesetzt wird.

Datenaufzeichnung und Berichterstattung

Die Testergebnisse werden zur Analyse und Berichterstattung aufgezeichnet.

Mithilfe der Daten kann überprüft werden, ob das Schutzgerät unter Fehlerbedingungen ordnungsgemäß funktioniert.

Simulieren Sie Fehlersituationen, indem Sie kontrollierte hohe Ströme in Primärkreise wie Relais oder Stromwandler einspeisen. Der eingespeiste Strom bildet die Überlastung, den Kurzschluss oder andere Fehlerzustände nach, die in tatsächlichen Systemen auftreten. Je nach Prüfanforderung kann das Gerät sowohl Wechsel- als auch Gleichströme erzeugen.

1. Prüfung des Schutzrelais: Überprüfen Sie, ob das Relais korrekt auf Fehlerbedingungen reagiert und gemäß den Spezifikationen auslöst.
2. Prüfung des Stromwandlers (CT): Simulieren Sie einen hohen Primärstrom, um die Genauigkeit des Stromwandlers zu testen und sicherzustellen, dass er den Strom der Schutzrelais korrekt reduziert.
3. Kalibrierung: Stellen Sie sicher, dass Relais und andere Schutzsysteme ordnungsgemäß kalibriert sind, um korrekt auf Fehlerströme zu reagieren.
4. Wartung und Fehlerbehebung: Dient der Diagnose und Wartung von Schutzsystemen, um deren ordnungsgemäße Funktion sicherzustellen.
5. Fehlersimulation: Simulieren Sie reale -Fehler (z. B. Kurzschlüsse, Überlastungen), um die Leistung des Schutzsystems zu überprüfen.

1. Sicherheitserdung und -isolierung

Stellen Sie sicher, dass Leistungsschalter, Stromwandler und Schutzsystem vollständig stromlos und isoliert sind. Erden Sie alle Geräte ordnungsgemäß.

2. Wählen Sie „Korrekter Strombereich“.

Wählen Sie einen Tester mit ausreichendem Ausgangsstrom, um das Relais auszulösen oder den Stromwandler in die Sättigung zu bringen. Vermeiden Sie eine Überlastung des Testers.

3. Vermeiden Sie eine längere Abgabe hoher Ströme

Hoher Strom (über 1000 A) erhitzt Kabel und interne Komponenten. Befolgen Sie die Grenzwerte für den Arbeitszyklus (z. B. 1–2 Minuten EIN, dann abkühlen).

4. Verwenden Sie geeignete Testkabel

Verwenden Sie kurze, dicke Kabel (z. B. 50–70 mm² pro 1000 A) mit dichten Verbindungen, um Überhitzung und Spannungsabfall zu vermeiden.

5. Verhindern Sie versehentlichen Kontakt

Ausgangsklemmen führen gefährliche Nieder-spannung, aber extrem hohen Strom. Halten Sie unbefugtes Personal fern.

6. Sichern Sie alle Verbindungen

Lose Verbindungen führen zu Lichtbögen, Überhitzung und falschen Messwerten. Ziehen Sie alle Klemmen und Schrauben fest an.

7. Achten Sie auf Breaker Trip

Der Leistungsschalter öffnet, wenn der Prüfstrom die Schutzeinstellung überschreitet. Benachrichtigen Sie vor dem Test das Personal in der Nähe.

8. Notieren Sie die Umgebungstemperatur

Der Leiterwiderstand ändert sich mit der Temperatur (≈0,4 %/Grad für Kupfer). Korrigieren Sie die Messwerte anhand der Standardreferenztemperatur (20 Grad oder 75 Grad).

9. Entlassung nach dem Test

Interne Kondensatoren oder Induktivitäten können Restenergie speichern. Warten Sie, bis die Entladung abgeschlossen ist, bevor Sie die Leitungen trennen.

10. Regelmäßige Kalibrierung und Wartung

Führen Sie eine jährliche Kalibrierung durch, um die Genauigkeit von Amperemeter, Timer und Ausgang sicherzustellen. Überprüfen Sie regelmäßig Kabel, Anschlüsse und Lüfter.
