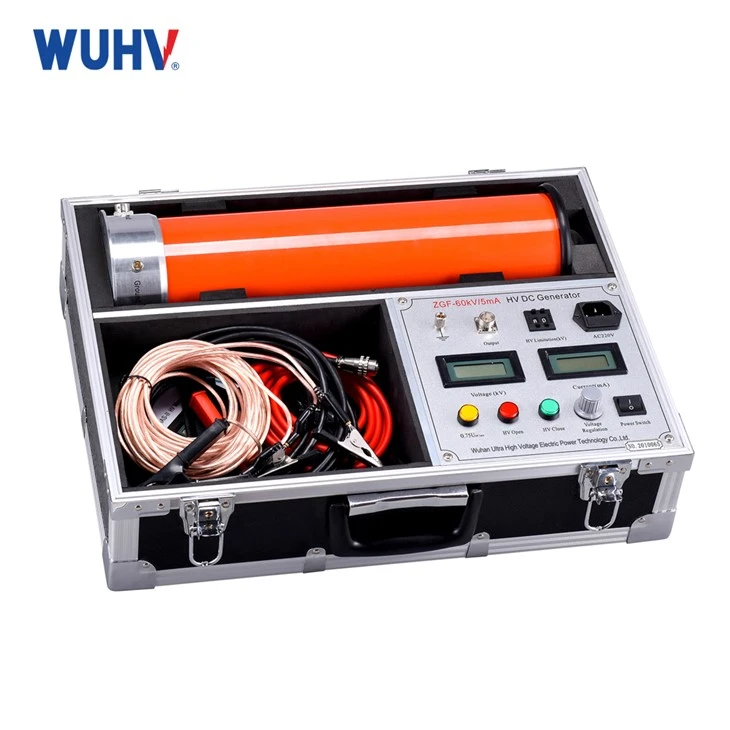

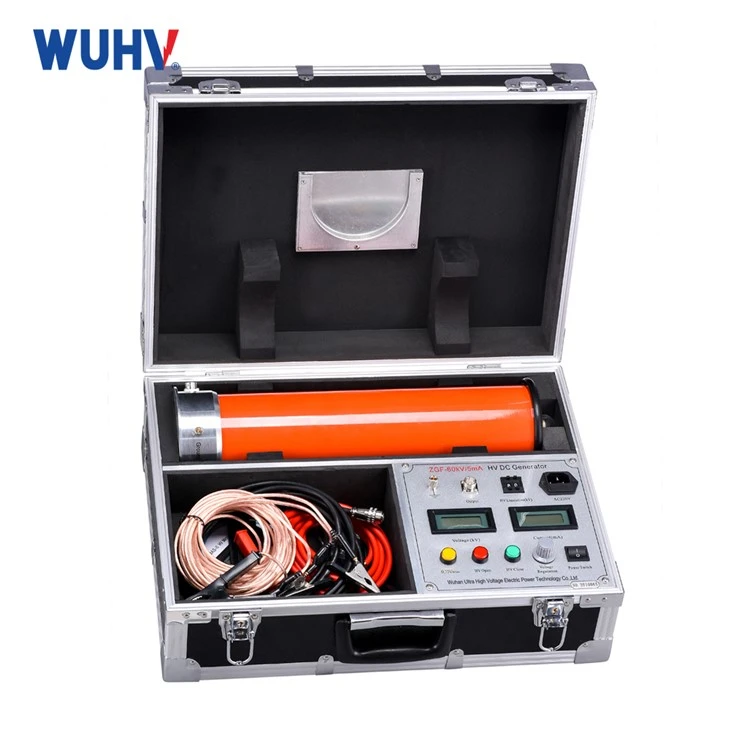

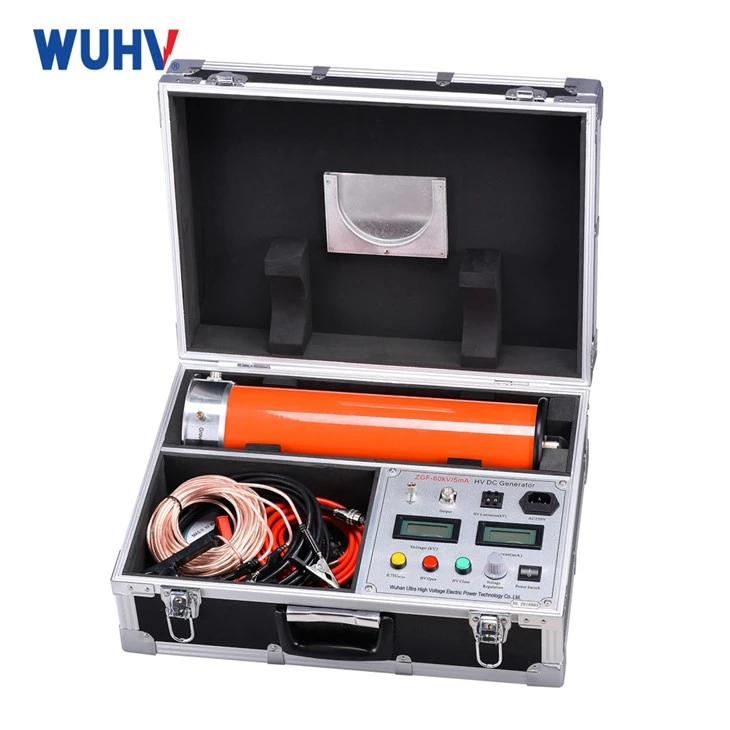

Digitaler DC-Hochspannungsgenerator

Der DC-Hochspannungsgenerator der ZGF-Serie verfügt über eine hochfrequente Spannungsverdopplungsschaltung, wendet die hochfrequente Pulsbreitenmodulationstechnologie (PWM) an, reguliert den geschlossenen Regelkreis und nutzt Spannungsrückkopplung, um die Spannungsstabilität erheblich zu verbessern. Verwenden Sie Hochleistungs-IGBT-Geräte und Antriebstechnologie mit hoher Leistung und übernehmen Sie spezielle Abschirmungs-, Isolations- und Erdungsmaßnahmen auf der Grundlage der Theorie der elektromagnetischen Verträglichkeit. Der DC-Hochspannungsgenerator zeichnet sich durch hohe Qualität und Tragbarkeit aus und hält einer Nennspannungsentladung ohne Schaden stand. Es zeichnet sich durch hohe Ausgangsleistung und geringe Größe, zuverlässige Überspannungs-, Überstrom- und Nullstellungs-Schließschutzfunktionen sowie eine 0,75-fache Spannungsschaltfunktion aus. Es eignet sich vor allem für Energieabteilungen, Industrie und Bergbau, Metallurgie, Stahl und andere Unternehmen zur Durchführung von DC-Spannungsfestigkeitstests oder DC-Leckstromtests an elektrischen Hochspannungsgeräten wie Zinkoxid-Blitzableitern, Stromkabeln, Transformatoren, Leistungsschaltern, Generatoren usw.

1. Hohe Präzision und genaue Messung. Das Voltmeter am Steuerkasten zeigt direkt den an der Lasttestprobe anliegenden Spannungswert an, ohne dass während des Betriebs ein externer Spannungsteiler erforderlich ist, und die Verkabelung ist einfach. Das Instrument verfügt über Hoch- und Niederspannungsenden zur Messung des Leckstroms, und das Hochspannungsende wird mit einem runden, abgeschirmten Digitalmessgerät angezeigt, das keine Angst vor Entladungsschlägen hat und über eine gute Entstörungsleistung verfügt, die für den Einsatz vor Ort geeignet ist.

2. Hohe Stabilität der Spannungsregelung, gleichmäßige Spannungsregelung über den gesamten Bereich, Regelung der Ausgangsspannung mit importierten Einzel-Mehrgangpotentiometern, reibungsloser Boosting-Prozess und hohe Regelgenauigkeit.

3. Ausgang mit negativer Polarität, Nullstart, stufenlos einstellbar, mit verschiedenen Schutzfunktionen wie Überspannung, Überstrom, Rückkehr auf Null, Erdungsschutz und einzigartigem Abschaltschutz. Die automatische Schutzschaltung verfügt über starke Funktionen, vollständigen und zuverlässigen Schutz und gewährleistet einen sicheren Betrieb.

4. Wir nutzen die fortschrittlichste Technologie und Prozessfertigung und übernehmen die Führung bei der Anwendung von Zwischenfrequenz-Spannungsverdopplungsschaltungen. Wir verwenden außerdem die neueste PWM-Hochfrequenz-Pulsweitenmodulationstechnologie und IGBT-Geräte mit hoher Leistung, was zu einer höheren Ausgangsspannungsstabilität und einem kleineren Welligkeitskoeffizienten führt.

5. Das Hinzufügen einer hochpräzisen 0,75UDC1mA-Funktion macht die Messung von Zinkoxid-Blitzableitern sehr praktisch.

6. Die Überspannungseinstellung verfügt über einen digitalen DIP-Schalter, der den eingestellten Spannungswert intuitiv anzeigen kann, wobei die Einheit des angezeigten Werts in kV angegeben wird, sodass er auf einen Blick klar ist.

7. Bei der Fehlerabtastung wird ein spezieller Sensor mit einer Aktionszeit von Nanosekunden verwendet, und das optische Isolationselement ist ebenfalls auf Nanosekundenebene, wodurch der DC-Hauptstromkreis schnell und vollständig abgeschaltet werden kann, wodurch der Schutz des Instruments vor Schäden maximiert wird.

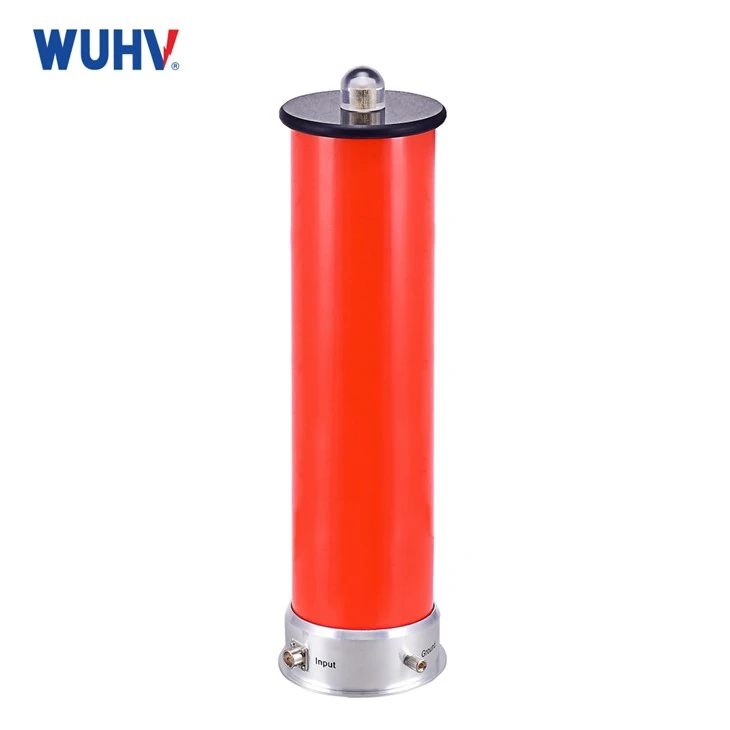

8. Der Doppeldruckzylinder verwendet neue Materialien, die leicht und robust sind. An der Unterseite befinden sich drei verdeckte Stützfüße, die die Stabilität des Druckverdoppelungszylinders erhöhen. Die Außenseite ist mit einem speziellen Isoliermaterial beschichtet, das eine gute elektrische Leistung und eine starke Feuchtigkeitsbeständigkeit aufweist.

9. Das Chassis besteht aus einem Aluminiumlegierungsgehäuse, das klein, leichter, schöner, zuverlässiger, einfach zu bedienen, voll funktionsfähig und praktisch für den Einsatz im Freien ist.

1. Leitfähigkeitsstromprüfung des Ventil-Blitzableiters.

2. DC-Spannungsprüfung und Leckstrommessung von Leistungstransformatoren.

3. DC-Spannungsprüfung und Leckstrommessung von Hochspannungskabeln (35–500 kV und darunter).

4. U1mA DC-Referenzspannungstest und 0,75U1mA Leckstromtest für Zinkoxid-Blitzableiter.

(1) Isolationswiderstandsprüfung

(2) DC-Spannungs- und Leckagetest

(3) Gleichspannungsfestigkeitsprüfung des Gummikabels

(4) Prüfung des Zinkoxid-Blitzableiters

Sicherheit geht vor: Beim Betrieb von Hochspannungsgeräten müssen die Sicherheitsvorschriften strikt eingehalten werden. Tragen Sie isolierte Handschuhe und Schutzbrillen.

Regelmäßige Kalibrierung: Um die Genauigkeit der Ausgangsspannung und des Ausgangsstroms des Geräts sicherzustellen, wird empfohlen, einmal im Jahr eine Kalibrierung durchzuführen.

Umgebungsanforderungen: Vermeiden Sie den Einsatz in feuchten, staubigen oder stark elektromagnetischen Störumgebungen.

Wartung: Überprüfen Sie regelmäßig wichtige Komponenten wie Kondensatoren und Dioden und ersetzen Sie alternde Komponenten rechtzeitig.

Wuhan UHV Power ist sich der Bedeutung eines qualitativ hochwertigen -Kundendiensts und technischen Supports für die Nutzer bewusst. Aus diesem Grund hat das Unternehmen ein professionelles Kundendienst--Team und ein technisches Support-Team aufgebaut, um den Benutzern eine vollständige und zeitnahe Servicegarantie zu bieten. Wuhan UHV kann schnell auf Benutzerbedürfnisse reagieren und professionelle Lösungen in Bezug auf Geräteinstallation, Fehlerbehebung, Schulung, Fehlerbehebung, Wartung und andere Aspekte bereitstellen. Darüber hinaus besucht das Unternehmen Benutzer regelmäßig, um ihre Gerätenutzung zu verstehen, und bietet Mehrwertdienste wie Upgrade-Vorschläge an, um sicherzustellen, dass Benutzer weiterhin qualitativ hochwertige Serviceerlebnisse genießen können.

Der Gleichstrom-Hochspannungsgenerator nutzt die hervorragende PWM-Hochfrequenz-Pulsweitenmodulationstechnologie mit einer Frequenz von bis zu 100 kHz, einer Ausgangsspannungsstabilität von besser als 0,1 % und einem Welligkeitskoeffizienten von weniger als 0,5 %. Dadurch wird sichergestellt, dass das Gerät bei der Ausgabe von Gleichstrom mit hoher Spannung eine hohe Stabilität und Genauigkeit aufrechterhalten kann.

Die vom Gerät verwendete Zwischenfrequenz-Spannungsverdopplungsschaltung und Spannungs-Strom-Dual-Loop-Feedback-Technologie verbessern die Anpassungsrate der Stromversorgung und der Last weiter und steigern so effektiv die Gesamtleistung des Geräts.

Die Schlüsselkomponenten werden mit importierten Hochleistungskomponenten ausgewählt, z. B. importierten Hochleistungs-IGBT-Geräten, importierten Hochfrequenz- und Hochspannungsgleichrichterdioden, um die hohe Qualität und lange Lebensdauer der Geräte sicherzustellen.

Der Doppeldruckzylinder besteht aus hochwertigem Isoliermaterial und ist außen mit einer speziellen Isolierbeschichtung versehen, die eine gute elektrische Leistung, eine starke Feuchtigkeitsbeständigkeit und keine Leckage aufweist. Gleichzeitig verfügt es über eine abnehmbare Struktur mit einem Einzelgewicht von weniger als 15 kg, wodurch es leicht zu transportieren und im Feld und in kleinen Räumen zu bedienen ist.

Das Gerät hat die ISO9001-Zertifizierung für das Qualitätsmanagementsystem, die 3C-Zertifizierung und die China Metrology Certification (CMA) bestanden und verfügt über unabhängige geistige Eigentumsrechte für den „DC-Hochspannungssteuerkreis“, wodurch die Qualität und der technische Inhalt des Produkts in vielerlei Hinsicht gewährleistet werden.

Ausgestattet mit mehreren Schutzmechanismen wie Nullpunktschutz, Überspannungsschutz, Überstromschutz und Durchschlagsschutz.

Durch die Integration eines hochpräzisen digitalen Voltmeters und Amperemeters kann die Spannung des Prüflings direkt angezeigt werden, ohne dass ein externer Spannungsteiler erforderlich ist. Dies erleichtert Benutzern das Ablesen von Daten und verbessert die Testeffizienz.

Die speziell hinzugefügte intelligente hochpräzise 0,75U-Funktionstaste schaltet beim Drücken automatisch die Spannung und den Strom in den 0,75U-Zustand um, was für die Prüfung von Zinkoxid-Blitzableitern von Vorteil ist.
